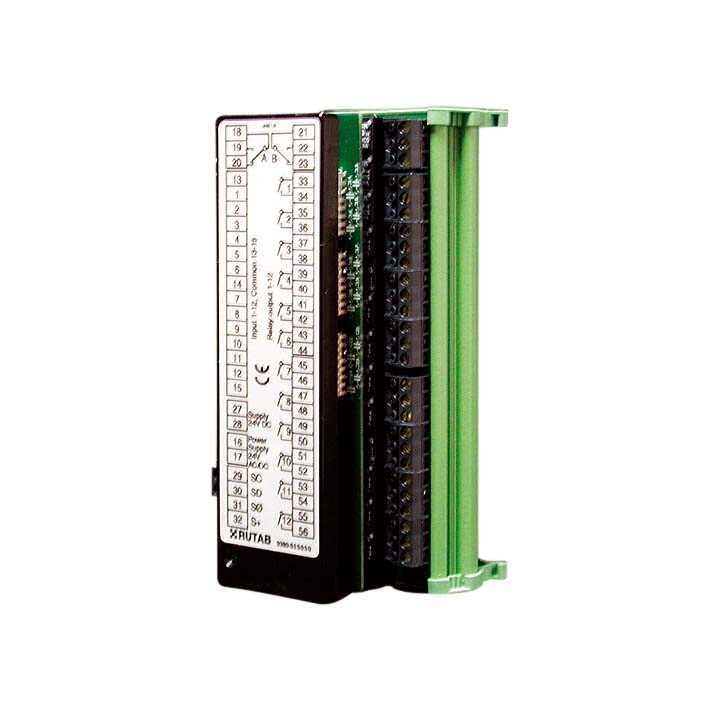

LAN 65-2 Reläbox för LAN 63 & LAN 64
- LAN 65-2 erbjuder potentialfria slutande utgångskontakter för varje larmingång
- Endast skärmad 3-ledare mellan LAN 63/64 och Reläbox LAN 65-2 (innehåller kommunikation och strömförsörjning för LAN 63/64)
- Vid sammankoppling övertar Reläbox LAN 65-2 summalarmsfunktionen från LAN 63
- Litet format 153x90x75mm
- Monteras på DIN-skena
- Alla inkommande kablar ansluts till plug-in-bara skruvplintar på LAN 65-25
Funktion
Larmpaneler LAN 63/64 tillsammans med Reläbox LAN 65-2 ger 12 galvaniskt fria kontakter för parallell överföring av larm.
Efter inställd tidsfördröjning (görs på LAN 63/64) sluter reläkontakterna vid larm(förblir slutna tills larmet har åtgärdats samt kvitterats).
Vid sammankoppling övertar Reläbox LAN 65-2 summalarmsfunktionen ifrån LAN 63.

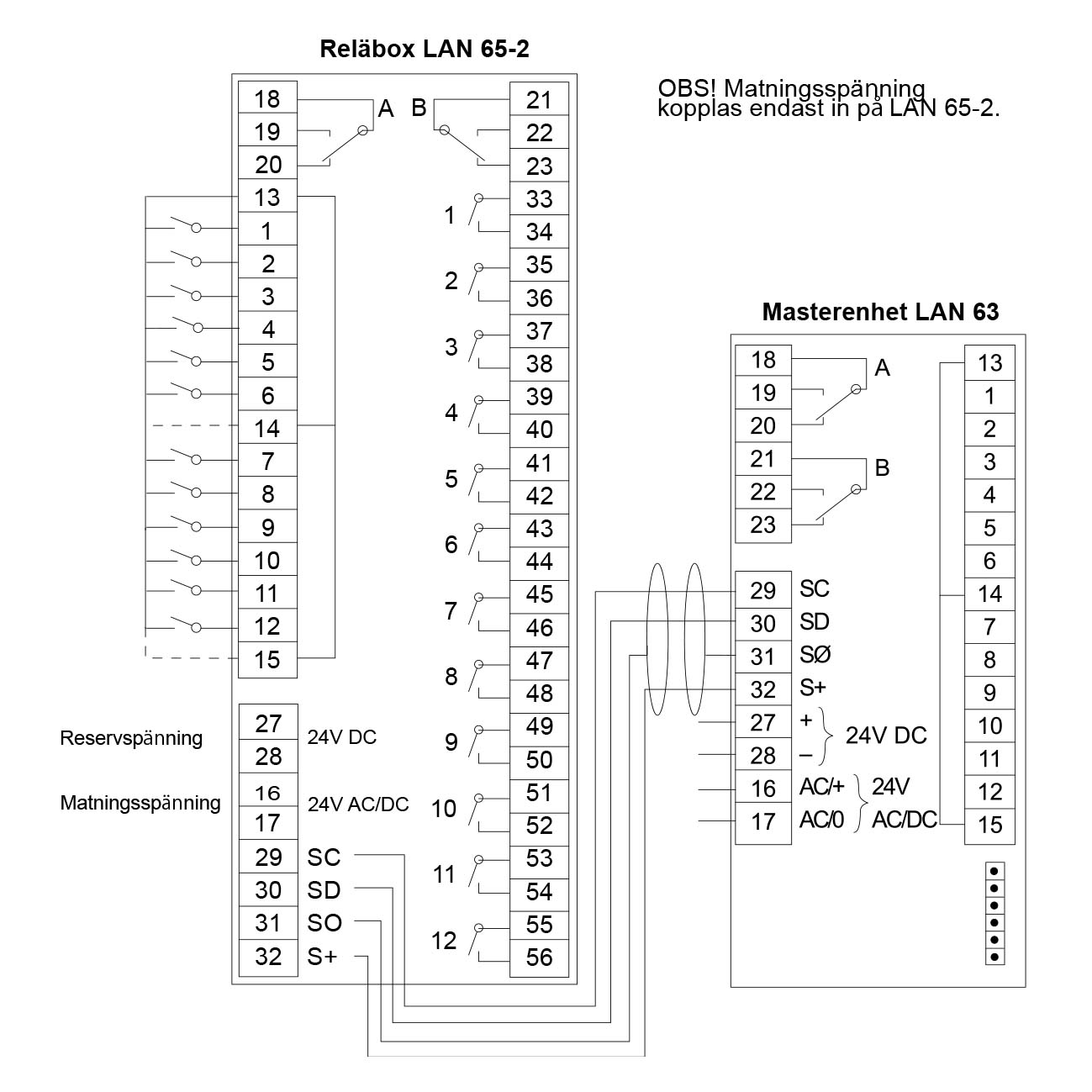

Matningsspänning, inkommande larm samt utgående kablar skall anslutas till LAN 65-2, endast skärmad 3-ledare ansluts till LAN 63/64 (se kopplingsschema).
All larmindikering och funktionsprogrammering sker i larmpanelerna LAN 63/64
Drift
Vid normal drift visar lysdiod "POWER" att driftspänning finns.
Insignal:
Larm vid slutande eller brytande kontakt < 1000 Ohm
Indikatorer:
Grön Lysdiod för spänningsatt panel.
Ledning till larmgivare:
2-ledare, max 100m för 0,5 mm² ledningsarea. Separatförläggs skiljt från kraftkablage.
Driftsspenning:
24 V AC/DC -10% - +20%
Strömförbrukning:
drift 40 mA, larm 190 mA max
Kontaktbelastning:
1 A vid 28 V AC/DC (växlande samt slutande reläkontakter)
Paralellreläutgång:
Slutande kontakt
Ström genom sluten larmgivarkontakt:
3 mA
Temperaturområde:
-20°C....+50°C
Beskyttelsesgrad:
IP20
Vekt:
0,40 kg
